屬性劃分：

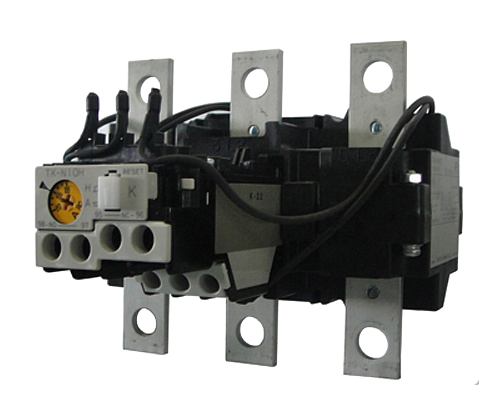

熱過載繼電器 >> 船用型 >> 板式結構
| TK-N10CS | TK-N10HCS | |||||
| 主回路特性 | ||||||
| 整定電流范圍（A）及代號 | N | 85-125 | N | 85-125 | ||
| P | 110-160 | P | 110-160 | |||
| R | 125-185 | R | 125-185 | |||
| S | 160-240 | S | 160-240 | |||
| 最大功耗(VA/極) | 5.2 | |||||
| 耐振動 | 10～55Hz 15m/s2 | |||||
| 抗沖擊 | 50m/s2 | |||||
| 防護等級 | IP2X | |||||
| 輔助觸頭布置 | 1NO1NC | |||||
| 輔助觸頭最小工作電壓電流 | DC5V/3mA | |||||
| TK-N10CS | TK-N10HCS | ||||
| 接線能力 | |||||
| 導線連接方式 | 壓接端子連接型 | ||||
| 主回路 | |||||
| 多股線、多股軟線 | mm2 | 2.5～240 | |||
| 壓接端子的最大寬度 | mm | 36.5 | |||
| 端子螺釘尺寸 | M10 | ||||
| 緊固扭矩 | N·m | 15～20 | |||
| 輔助回路 | |||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股線、多股軟線(壓接端子連接） | mm2 | 0.75～2.5 | |||
| 壓接端子最大寬度 | mm | 7.7 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8～1 | |||
